活性炭是一種經(jīng)特殊處理的炭，將有機(jī)原料（果殼、煤、木材等）在隔絕空氣的條件下加熱，以減少非碳成分（此過程稱為炭化），然后與氣體反應(yīng)，表面被侵蝕，產(chǎn)生微孔發(fā)達(dá)的結(jié)構(gòu) （此過程稱為活化）。由于活化的過程是一個微觀過程，即大量的分子碳化物表面侵蝕是點(diǎn)狀侵蝕 ，所以造成了活性炭表面具有無數(shù)細(xì)小孔隙。活性炭表面的微孔直徑大多在2～50nm之間，即使是少量的活性炭，也有巨大的表面積，每克活性炭的表面積為500~1500m2，活性炭的一切應(yīng)用，幾乎都基于活性炭的這一特點(diǎn)。[1]
中文名
活性炭
外文名
active carbon
性狀
粉狀或粒狀的多孔無定形炭
特性
微孔結(jié)構(gòu)發(fā)達(dá)，比表面積和吸附活性大
應(yīng)用
污水處理、電極、煙氣治理等
快速
導(dǎo)航
理化特性
分類與命名
制備技術(shù)
應(yīng)用
再生
簡介
活性炭是由木質(zhì)、煤質(zhì)和石油焦等含碳的原料經(jīng)熱解、活化加工制備而成，具有發(fā)達(dá)的孔隙結(jié)構(gòu)、較大的比表面積和豐富的表面化學(xué)基團(tuán)，特異性吸附能力較強(qiáng)的炭材料的統(tǒng)稱。[2]
通常為粉狀或粒狀具有很強(qiáng)吸附能力的多孔無定形炭。由固態(tài)碳質(zhì)物（如煤、木料、硬果殼、果核、樹脂等）在隔絕空氣條件下經(jīng)600～900℃高溫炭化，然后在400～900℃條件下用空氣、二氧化碳、水蒸氣或三者的混合氣體進(jìn)行氧化活化后獲得。[3]
炭化使碳以外的物質(zhì)揮發(fā)，氧化活化可進(jìn)一步去掉殘留的揮發(fā)物質(zhì)，產(chǎn)生新的和擴(kuò)大原有的孔隙，改善微孔結(jié)構(gòu)，增加活性。低溫（400℃）活化的炭稱L-炭，高溫（900℃）活化的炭稱H-炭。H-炭必須在惰性氣氛中冷卻，否則會轉(zhuǎn)變?yōu)?/span>L-炭。活性炭的吸附性能與氧化活化時氣體的化學(xué)性質(zhì)及其濃度、活化溫度、活化程度、活性炭中無機(jī)物組成及其含量等因素有關(guān)，主要取決于活化氣體性質(zhì)及活化溫度。
活性炭的含炭量、比表面積、灰分含量及其水懸浮液的pH值皆隨活化溫度的提高而增大。活化溫度愈高，殘留的揮發(fā)物質(zhì)揮發(fā)愈完全，微孔結(jié)構(gòu)愈發(fā)達(dá)，比表面積和吸附活性愈大。[3]
活性炭中的灰分組成及其含量對炭的吸附活性有很大影響?；曳种饕?/span>K2O、Na2O、CaO、MgO、Fe2O3、Al2O3、P2O5、SO3、Cl-等組成，灰分含量與制取活性炭的原料有關(guān)，而且，隨炭中揮發(fā)物的去除，炭中的灰分含量增大。[3]
截止2007年，世界活性炭年產(chǎn)量達(dá)900kt，其中煤基(質(zhì))活性炭占總產(chǎn)量的2/3以上；而中國年產(chǎn)量已突破400kt，居世界首位，美國、日本等也是世界主要的活性炭產(chǎn)出國。[4]
理化特性

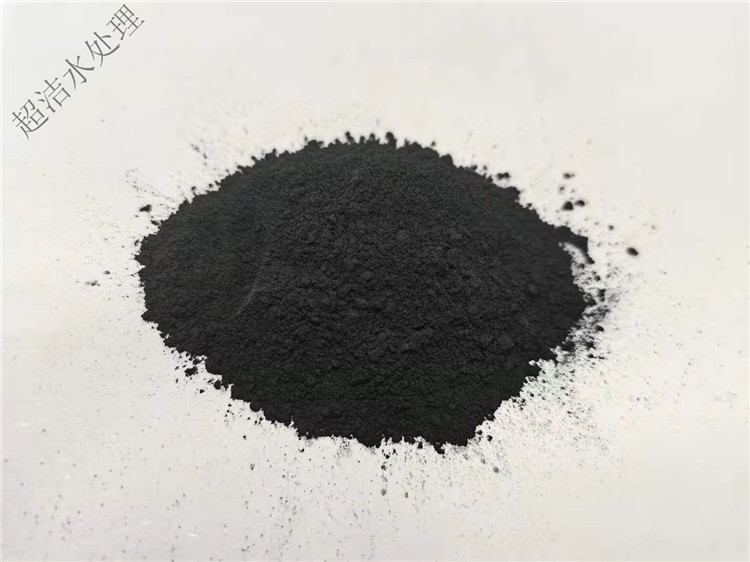

根據(jù)活性炭的外形，通常分為粉狀和粒狀兩大類。粒狀活性炭又有圓柱形、球形、空心圓柱形和空心球形以及不規(guī)則形狀的破碎炭等。隨著現(xiàn)代工業(yè)和科學(xué)技術(shù)的發(fā)展，出現(xiàn)了許多活性炭新品種，如炭分子篩、微球炭、活性炭納米管、活性炭纖維等。[5]
孔隙結(jié)構(gòu)
活性炭是由石墨微晶、單一平面網(wǎng)狀碳和無定形碳三部分組成，其中石墨微晶是構(gòu)成活性炭的主體部分?；钚蕴康奈⒕ЫY(jié)構(gòu)不同于石墨的微晶結(jié)構(gòu)，其微晶結(jié)構(gòu)的層間距在0.34～0.35nm之間，間隙大。即使溫度高達(dá)2000 ℃以上也難以轉(zhuǎn)化為石墨，這種微晶結(jié)構(gòu)稱為非石墨微晶，絕大部分活性炭屬于非石墨結(jié)構(gòu)。石墨型結(jié)構(gòu)的微晶排列較有規(guī)則，可經(jīng)處理后轉(zhuǎn)化為石墨。非石墨狀微晶結(jié)構(gòu)使活性炭具有發(fā)達(dá)的孔隙結(jié)構(gòu)，其孔隙結(jié)構(gòu)可由孔徑分布表征。活性炭的孔徑分布范圍很寬，從小于1nm到數(shù)千nm。有學(xué)者提出將活性炭的孔徑分為三類：孔徑小于2nm為微孔，孔徑在2～50nm為中孔，孔徑大于50nm為大孔。
