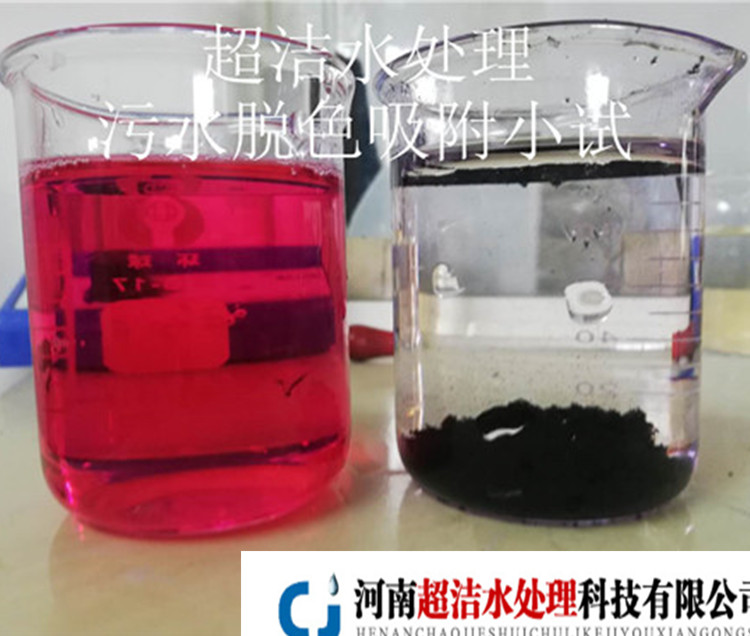

現(xiàn)代水處理中,超濾膜(UF)和反滲透膜(RO)已成為深度處理的主要工藝.但當原水中有機物、無機物、微生物和膠體物質含量過高時,會造成膜表面和膜孔的累積.將造成膜表面的堵塞.影響膜的運行壽命。利用活性炭作為UF的前處理可去除污水中大部分有機物.降低COD,從而緩解UF膜和RO膜阻塞和膜的污染問題,可延長膜的使用時間。活性炭對相對分子質量在500~3000的有機物去除率一般為70%~86.7%.而對相對分子質量>3000的有機物則達不到有效去除的效果.但UF對于大分子的有機物有良好的去除率。因此活性炭與UF組合去除有機物效果好 .
1、江蘇粉狀活性焦
2、根據(jù)原水水質及處理工藝,選擇炭種及投加點,投加過程中采用合理的工藝,對提高有機物去除率具有意義重大。
3、活性炭吸附技術具有設備投資省、價格便宜、吸附速度快、對短期及突發(fā)性水質污染適應性強等。
4、粉狀活性炭與超濾膜配合處理有機污染污水?可優(yōu)勢互補,對去除污水中有機物的效果更佳。
【粉狀活性炭的特點】
活性炭的主要成分是碳，含碳量約90%，通常是用各種植物碎料(木屑、椰殼及蔗渣等)或適當?shù)拿夯蚰咎繛樵希?jīng)過特殊的加工處理制成。活性炭的內(nèi)部有很多極微細的孔隙?？紫兜闹睆胶苄?，故總表面積很大，有很強的吸附能力。因原料和制造方法的不同，活性炭的品種相當多，分別適用于不同的用途。粉狀活性炭的微孔可以吸附低分子量的氣體和溶液中的小分子，但分子量較高的分子不能進入微孔內(nèi);中孔提供進入微孔的通道，本身又能吸附分子量較高的物質;大孔則兼有提供通道和吸附的作用。如果用活性炭吸附小分子物質，例如某些氣體(毒氣)和低分子量的有機物，可以使用微孔較多的產(chǎn)品;但如果要吸附較大的分子，則要選用有較多中孔的產(chǎn)品?；钚蕴康目紫兜臓顩r，決定于所用的生產(chǎn)原料及其成分、制造方法和條件等。
粉狀活性炭產(chǎn)品的外形主要有粉狀和粒狀兩大類。粉狀活性炭是非常微細的粉末，絕大部分可通過200目篩網(wǎng)，大部分可通過325目篩網(wǎng)，粉的尺寸在1～150μm之間(平均約40μm);通常，炭粉越幼細，它對雜質的吸附速度越大。故常將活性炭產(chǎn)品進行高度的破碎和篩選，得到微細的粉末。粉狀炭的缺點是再生比較困難，通常不再生使用，故消耗量較大(近年也有研究將它再生)。粒狀活性炭通常都再生使用，消耗量較少。它有不定型顆粒狀和柱狀顆粒兩種，粒度在0.5～4mm之間。前者是通過適當?shù)钠扑楹秃Y選得到的，后者則是將原料通過造粒機壓制成型的。
用木屑為原料和用化學活化法通常制造粉狀活性炭。顆?；钚蕴慷鄶?shù)是用煤或木炭為原料，粉碎后加粘合劑(如煤焦油、木素磺酸等)壓制成型，經(jīng)過干餾炭化，然后活化處理制成(或在活化前再打碎成適當?shù)牧６?/span>)。
【粉狀活性炭的質量與性能】
粉狀活性炭的質量有多項物理與化學的指標，主要的如：水分、灰分、酸溶物、各種金屬和酸根的含量，以及它的吸附性能等。對于不同用途的活性炭，時常用不同的物質和方法來檢驗它的吸附性能，如亞甲基藍吸附值、碘吸附值、焦糖吸附值、硫酸奎寧吸附值等。其中亞甲基藍吸附值是最常用的。亞甲基藍是一種深藍色染料，對它的吸附量反映了活性炭吸附小分子物質的能力;具有大量微孔的活性炭，此值較高。焦糖吸附值(或稱焦糖脫色率、或糖蜜吸附率)是反映活性炭對具有較高分子量的有色物質的吸附性能，性能良好的活性炭，此值達到100～110。
國內(nèi)外制造的活性炭，都有一類稱為“糖用活性炭”的產(chǎn)品，它可用于糖廠，也可以用在其他類似的行業(yè)，如葡萄糖溶液及味精溶液的精制脫色等。它的主要特點是具有較多的中孔，因而適于處理含有較多大分子有機物的溶液。這種活性炭的焦糖吸附值比較高。 我國“糖液脫色用活性炭”的國家標準(GB/T13803.3-1999)規(guī)定，活性炭產(chǎn)品分為優(yōu)級品、一級品和二級品三種。其水分都低于10%;焦糖脫色率分別高于100、90和80，灰分分別低于3%、4%和5%(用磷酸法生產(chǎn)的活性炭可在7%～9%，不分等級)，酸溶物分別低于1%、1.5%和2%，還有鐵含量和氯含量的規(guī)定。它們的pH值都在3～5之間。
